冷却塔专用泵

分类：

冷却塔专用泵

在昊元泵业，客户的满意是我们的追求。我们不仅提供高品质的产品，还为客户提供个性化的解决方案和优质的售后服务，确保您的需求得到满足。

产品询价

产品描述

商品名称: 冷却塔专用泵

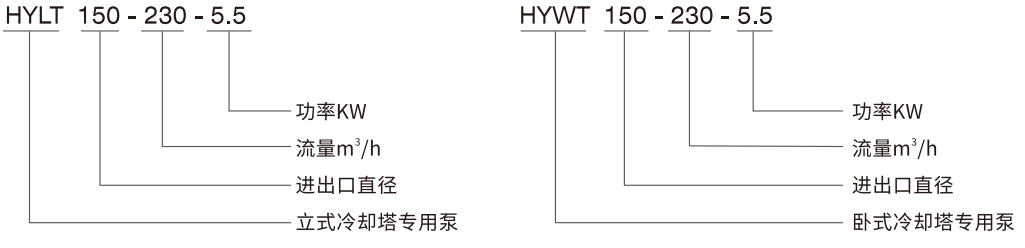

型号说明

用途

闭式冷却塔、冷凝器的水循环
各种机组设备的冷却用
一般的供水

材质

泵体、泵盖:铸铁
叶轮:不锈钢2Cr13
泵轴:45#钢(密封位304)
机械密封动、静环:浸锑石墨、碳化硅
轴承:定制高温油脂
表面处理:电泳漆

结构特点

采用直连式结构,后期运行稳定,震动噪声更小，且维修方便。
叶轮、泵体采用优秀水力模型设计,效率更高。
泵体、泵盖、叶轮等铸件采用覆膜砂及精密铸造工艺，表面光洁,外观及质量极佳。
铸铁过流部件,采用电泳漆工艺全覆盖处理,大大降低锈蚀对泵的性能和寿命的影响。

电机

YE3系列超高效率三相异步电动机系列。功率和型式符合IEC-Normb
型式:V1(TQLT) B35(TQWT)
电源:380V,50Hz
防护等级:IP55
绝缘等级:F
电机轴:45#钢(密封位304)或不锈钢(2Cr13)
温度:电机工作环境温度最大到40°C。温度高于40°C时,请降低功率使用。
转向:立式泵从电机风叶端向下看为顺时针方向，卧式泵从泵进口方向看为逆时针方向

使用条件

介质:清水
介质温度:-10°C~80C
环境温度:≤40°C(海拔高度小于1000m，相对湿度不超过95%)
最大工作压力:<0.6MPa

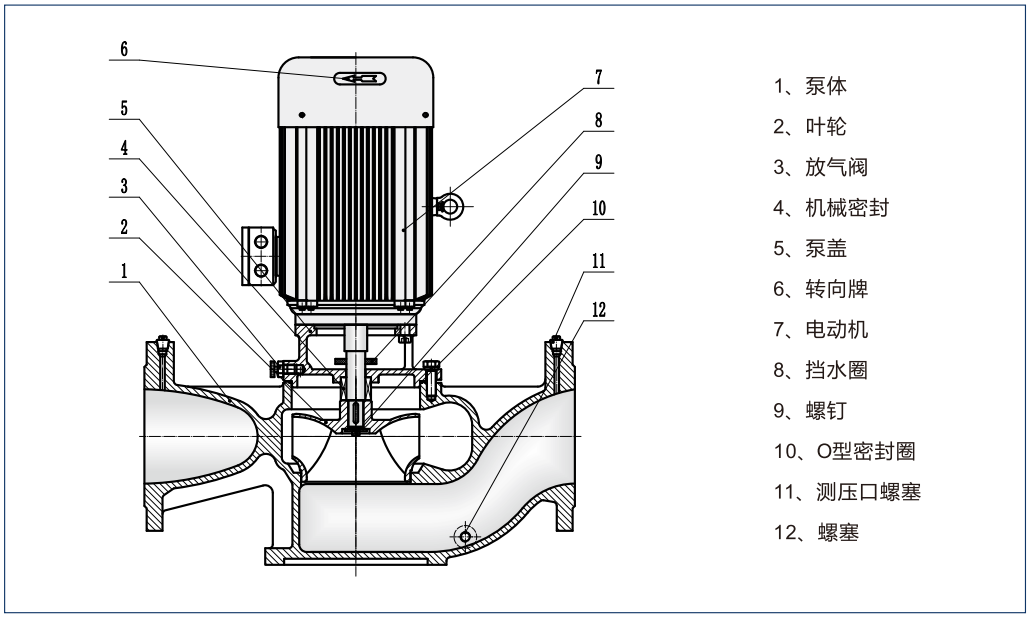

HYLT立式冷却塔专用泵结构图

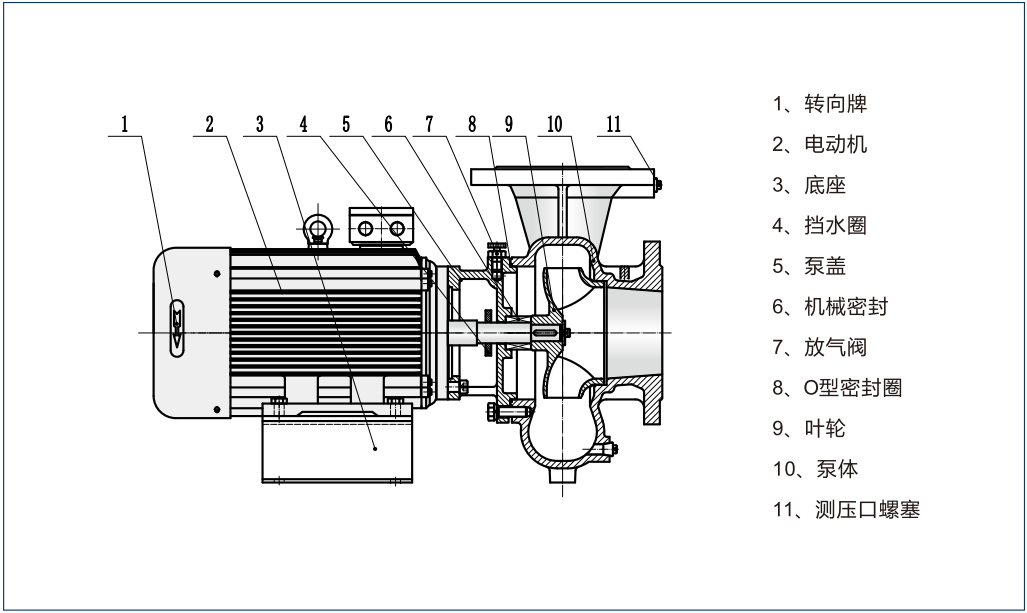

HYWT卧式冷却塔专用泵结构图

HYLT立式冷却塔专用泵结构图

型号Model	功率 (kW)	口径 (mm/寸)	流量 (m³/h)	扬程 (m)	转速 (r/min)
HYLT 50-18-0.75-2	0.75	50/2寸	18	5	2900
HYLT 65-28-0.75-2	0.75	65/2.5寸	28	4	2900
HYLT 80-53-1.1-2	1.1	80/3寸	53	4	2900
HYLT 80-70-1.5-2	1.5	80/3寸	70	4	2900
HYLT 80-84-2.2-2	2.2	80/3寸	84	4	2900
HYLT 100-100-2.2-4	2.2	100/4寸	100	5	1470
HYLT 125-150-3-4	3	125/5寸	150	5	1470
HYLT 125-180-4-4	4	125/5寸	180	5	1470
HYLT 150-230-5.5-4	5.5	150/6寸	230	5	1470
HYLT150-286-7.5-4	7.5	150/6寸	286	5	1470
HYLT 200-336-11-4	11	200/8寸	336	5	1470
HYLT 200-500-15-4	15	200/8寸	500	5	1470
HYLT 250-700-22-4	22	250/10寸	700	5	1470

HYWT卧式冷却塔泵性能参数

型号Model	功率 (kW)	口径 (mm/寸)	流量 (m³/h)	扬程 (m)	转速 (r/min)
HYWT 50-18-0.75-2	0.75	50/2寸	18	5	2900
HYWT 65-28-0.75-2	0.75	65/2.5寸	28	4	2900
HYWT 80-53-1.1-2	1.1	80/3寸	53	4	2900
HYWT 80-70-1.5-2	1.5	80/3寸	70	4	2900
HYWT 80-84-2.2-2	2.2	80/3寸	84	4	2900
HYWT 100-100-2.2-4	2.2	100/4寸	100	5	1470
HYWT 125-150-3-4	3	125/5寸	150	5	1470
HYWT 125-180-4-4	4	125/5寸	180	5	1470
HYWT 150-230-5.5-4	5.5	150/6寸	230	5	1470
HYWT150-286-7.5-4	7.5	150/6寸	286	5	1470
HYWT 200-336-11-4	11	200/8寸	336	5	1470
HYWT 200-500-15-4	15	200/8寸	500	5	1470
HYWT 250-700-22-4	22	250/10寸	700	5	1470

注意:全系采用304不锈钢叶轮不锈钢轴

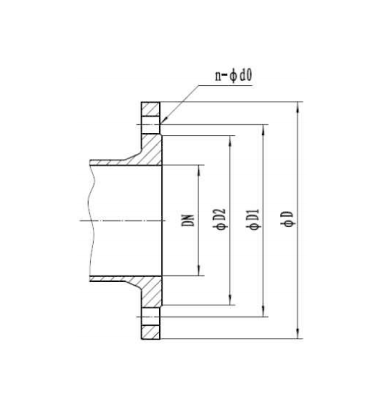

进出口法兰尺寸GB/T17241.6-2008

DN	压力等级	D	D1	D2	n-d0
50	PN10	165	125	102	4-18
65	PN10	185	145	122	4-18
80	PN10	200	160	133	8-18
100	PN10	220	180	158	8-18
125	PN10	250	210	184	8-18
150	PN10	285	240	212	8-23
200	PN10	340	295	268	8-23
250	PN10	395	350	320	12-23
250	PN10	375	335	312	12-19

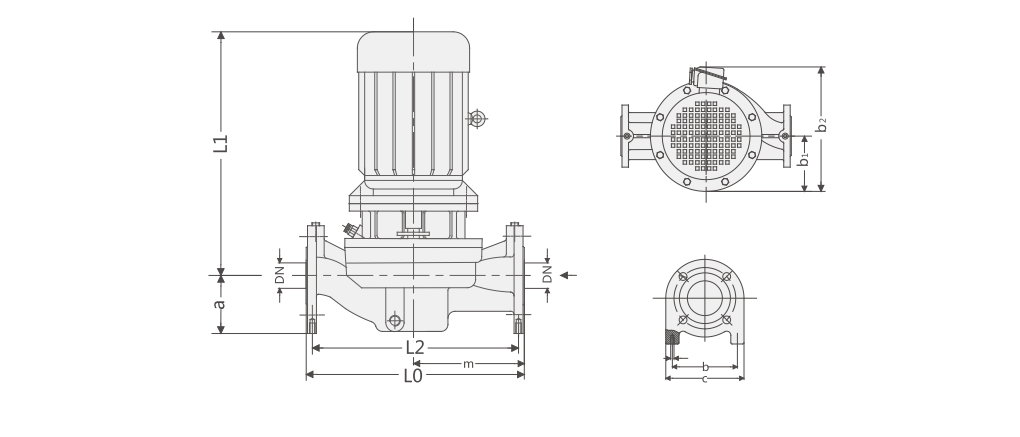

HYLT立式冷却塔泵安装尺寸表

型号	压力等级	DN	LO	m	a	L1	b1	b2	L2	b	C
型号	压力等级	mm
HYLT 50-18-0.75-2	PN10	50	300	150	90	350	83	190	280	135	165
HYLT 65-28-0.75-2	PN10	65	345	170	100	360	93	200	325	155	185
HYLT 80-53-1.1-2	PN10	80	400	180	112	380	100	225	375	158	200
HYLT 80-70-1.5-2	PN10	80	400	180	112	425	100	235	375	158	200
HYLT 80-84-2.2-2	PN10	80	400	180	112	485	100	235	375	158	200

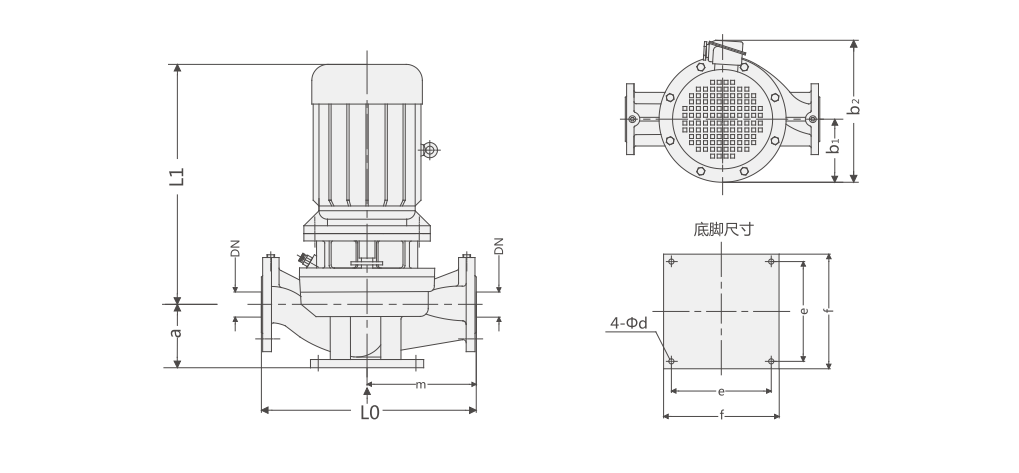

HYLT立式冷却塔泵安装尺寸表

型号	压力等级	DN	L0	m	a	L 1	b1	b2	f	e	d
型号	压力等级	mm
HYLT 100-100-2.2-4	PN10	100	560	280	150	485	135	330	240	200	18
HYLT 125-150-3-4	PN10	125	570	280	170	480	145	350	240	200	18
HYLT 125-180-4-4	PN10	125	570	280	170	520	145	350	240	200	18
HYLT 150-230-5.5-4	PN10	150	690	320	200	560	180	430	240	200	18
HYLT150-286-7.5-4	PN10	150	730	360	200	610	180	410	300	260	18
HYLT 200-336-11-4	PN10	200	920	450	270	710	215	510	360	320	18
HYLT 200-500-15-4	PN10	200	920	450	270	730	215	510	360	320	18
HYLT 250-700-22-4	PN6	250	950	450	305	810	230	550	360	400	18

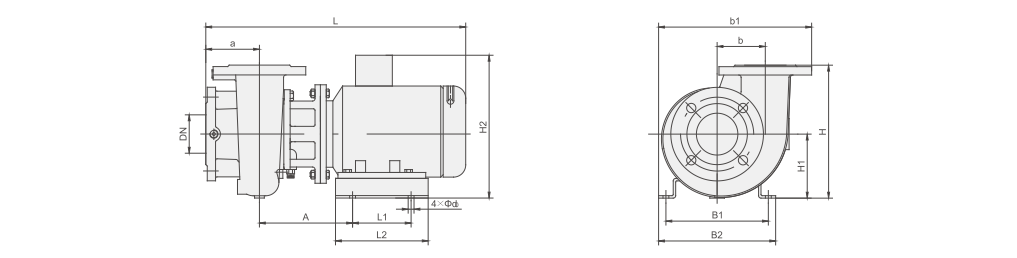

HYWT卧式冷却塔泵安装尺寸表

型号	压力等级	外形尺寸			安装尺寸										DN
型号	压力等级	L	H2	b1	4-d0	a	b	L1	B1	L2	B2	H	H1	A	DN
HYWT 50-18-0.75-2	PN10	425	245	270	4-12	90	75	100	200	140	224	210	100	162	50
HYWT 65-28-0.75-2	PN10	450	260	285	4-12	100	78	100	200	140	224	240	120	166	65
HYWT 80-53-1.1-2	PN10	475	265	315	4-12	110	99	95	200	140	224	270	130	178	80
HYWT 80-70-1.5-2	PN10	520	280	319	4-12	110	99	95	210	165	240	270	130	184	80
HYWT 80-84-2.2-2	PN10	540	280	319	4-12	110	99	120	210	190	240	270	130	184	80
HYWT 100-100-2.2-4	PN10	600	350	390	4-12	120	140	140	250	180	280	380	180	201	100
HYWT 125-150-3-4	PN10	650	370	415	4-15	135	146	172	250	222	280	417	197	195	125
HYWT 125-180-4-4	PN10	660	390	431	4-15	135	146	172	280	222	320	417	197	202	125
HYWT 150-230-5.5-4	PN10	710	450	487	4-15	150	162	180	317	240	365	462	232	224	150
HYWT150-286-7.5-4	PN10	740	450	487	4-15	150	162	180	317	265	365	462	232	248	150

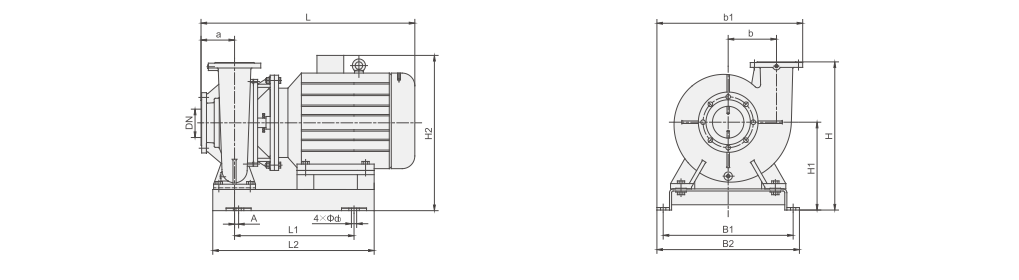

HYWT卧式冷却塔泵安装尺寸表

型号	压力等级	外形尺寸			安装尺寸										DN
型号	压力等级	L	H2	b1	4-d0	a	b	L1	B1	L2	B2	H	H1	A	DN
HYWT 200-336-11-4	PN10	880	620	700	4-22	170	220	700	620	950	675	640	360	0	200
HYWT 200-500-15-4	PN10	910	620	700	4-22	170	220	700	620	950	675	640	360	0	200
HYWT 250-700-22-4	PN10	1020	680	740	4-22	190	230	700	620	950	675	700	400	0	250
